吊機防碰撞可視化以及防傾覆安全監控管理系統是針對汽車吊、履帶吊以及隨車吊設計、制造的一款定制化安全監控管理系統設備。滿足起重機使用超時長、頻繁振動等特點而特別設計制造的安全監測儀器儀表,能對起重機進行全面可靠的安全監控和管理。

系統在線監測吊機各機構的操作指令、限位狀態、制動器狀態、聯鎖保護狀態、起升載荷、大小車位置及速度、防撞等有關吊機運行安全的關鍵參數。提供異常狀態的聲、光報警及控制。系統提供黑匣子功能,存儲所有運行數據及報警狀態,為事故分析追溯歷史數據提供依據。滿足國標GB28264-2017安全監控管理系統對大型起重機的監管要求。

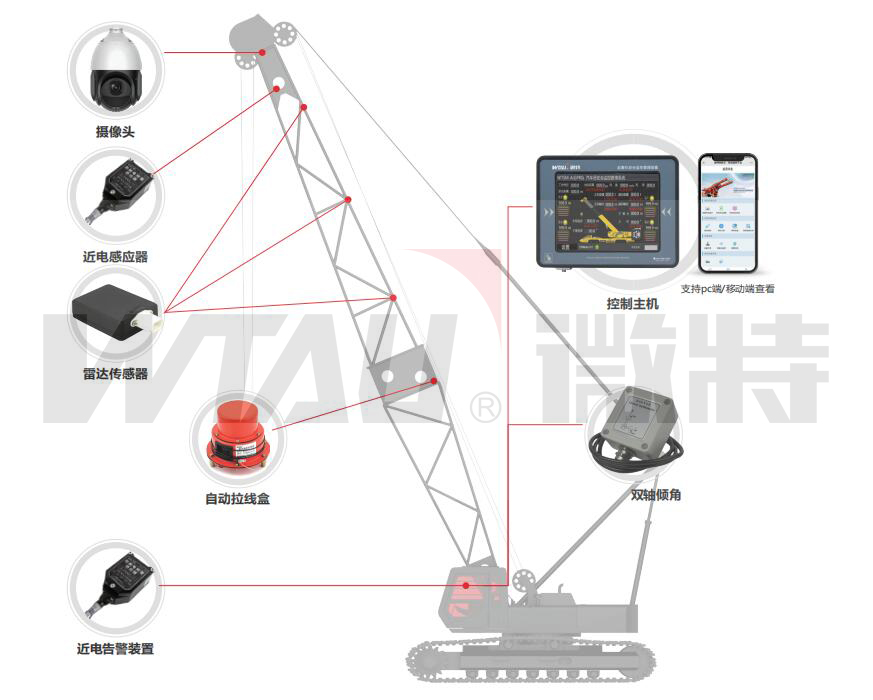

滿足用戶對起重機運行狀態監測的要求。主要功能包含以下以下部分：防碰撞監控、吊鉤可視化監控、姿態監測、防傾覆監測、近電預警等。

防碰撞監控

采用毫米波雷達傳感器技術開發設計,它是對進入檢測區的物體進行主動探測,向主控室發出報警信息,使操作人員能夠及時采取措施進行避讓;或者提供控制信號直接對吊裝設備發出指令,在設定的參數預警,設定的參數給出控制信號控制吊裝設備到慢速運行狀態，最后到停止吊車運行。

吊鉤可視化監控系統

采用高清紅外攝像機顯示實現吊鉤運作畫面,危險狀況實時可見杜絕盲吊、降低隔山吊安全隱患。該系統由一部高清攝像機,10寸液晶顯示器,供電系統,硬盤錄像機,攝像機控制器、無線網絡接網橋等線纜附件組成。

姿態監測

采用磁吸方式安裝傾斜傳感器，安裝方便寬溫度范圍-40~+85°C/精度高:0.1°/防護等級IP68采用電池供電,可支持連續工作12h。

防傾覆監測

包含車輛姿態監測+車輛載壓監測+車輛載荷監測+車輛支腿位置監測+北斗定位,實時監測車輛支腿和司機室的姿態情況、車輛支腿承載壓力情況、車輛載荷情況(并融合車輛姿態監測判斷車輛傾覆風險)、車輛支腿水平距離(控制支腿行程)、吊車運行軌跡實時監測(方便人員迅速了解吊車的位置)。

吊機防碰撞可視化以及防傾覆安全監控管理系統主要適用于汽車吊、履帶吊以及隨車吊等移動式臂架起重機。類似需求涉及到的其它起重機，可聯系咨詢訂制。
